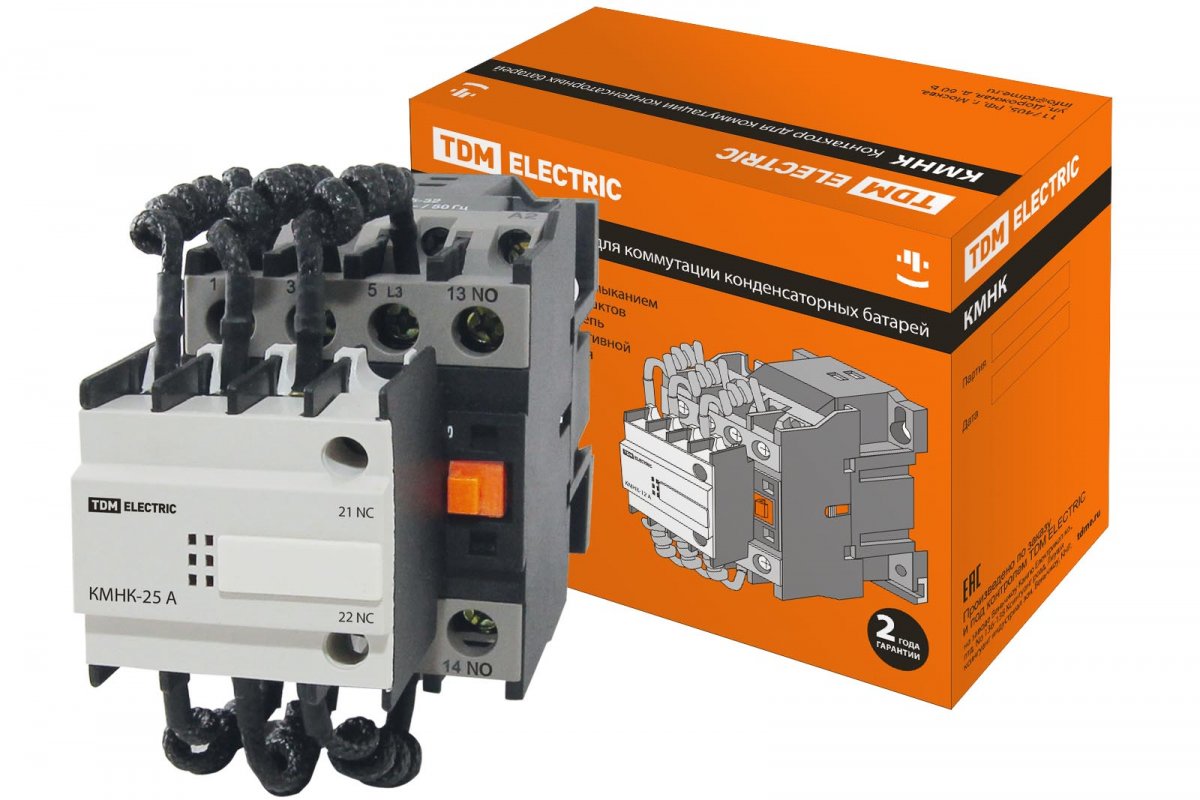

Контактор КМНК-40-230.Б 40кВАр 2НО 1НЗ TDM

Рейтинг:
Артикул: SQ2103-0006
Бренд: TDM Electric
Описание и характеристики
Контактор КМНК-40-230.Б 40кВАр 2НО 1НЗ TDM

ОПИСАНИЕ

Назначение
Коммутация конденсаторов и конденсаторных батарей.
Коммутация устройств с высоким пусковым током, для которых требуется снижение пускового тока.

Применение
В установках компенсации реактивной мощности в сетях 0,4 кВ 50гц.

Конструкция
Контакторы серии КМНК укомплектованы вспомогательными контактами с пред-варительным включением резистивной цепи, вспомогательными контактами поло¬жения и силовыми контактами.
Контакты с опережающим включением не предна¬значены для подключения внешних соеди¬нений, они включены параллельно через резистор с главными контактами.
При подаче напряжения на катушку управ¬ления сначала замыкаются вспомогательные контакты с опережающим включением, затем примерно через 2-3 мс включаются силовые контакты одновременно с вспо¬могательными контактами положения.
Как только включаются силовые контакты, вспомогательные контакты с опережаю¬щим включением отключаются.
Резистивная цепь уменьшает ток заря¬да конденсатора. В момент замыкания силовых контактов, ток заряда становится безопасным для конденсатора. Такая схема работы контактора позволяет сберечь конденсатор и контакты контактора от ударных токов заряда конденсатора.

Преимущества
Контакторы КМНК номиналами до 20 кВАр включительно используют в силовых контактах композитный сплав NiAg10 с низким переходным сопротивлением контактной пары. Серебро не образует оксидной пленки, тем самым сохраняя характеристики контактной пары длительное время.
Контакторы КМНК номиналами от 25 кВАр и свыше используют в силовых контактах композитный сплав оксида кадмия и серебра CdOAg85. Эти материалы не соединены химически, мельчайшие зерна оксида кадмия и серебра спрессованы и образуют общий композитный сплав. Серебро обеспечивает низкое сопротивление контактной пары и препятствует образованию оксидной пленки в процессе работы, что дает больший ресурс работы и низкий нагрев контактов. Оксид кадмия препятствует спайке контактов. Соотношение 85% серебра по весу к 15% оксиду кадмия лучшее соотношение для долговечной работы контактов.
