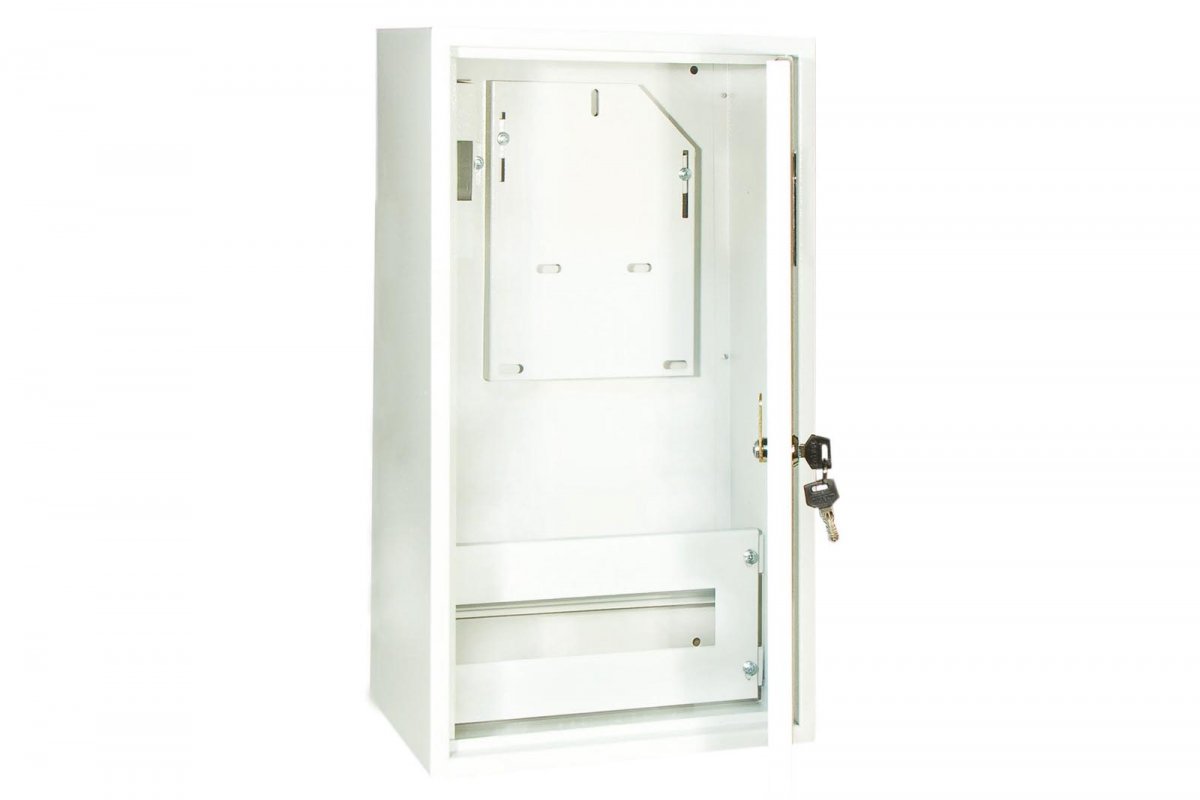

Корпус металлический ЩУРН-3/12 (540x310x165) TDM

Корпус металлический  ЩУРН-3/12 (540x310x165) TDM

ОПИСАНИЕ

Условное обозначение
Щ У Р Н(В) – 1/12
- Щ – щит;
- У – учетно;
- Р – распределительный;
- Н – навесной, В (встраиваемый);
- 1 – фазность счетчика (1ф или 3ф);
- 12 – количество модулей (9, 12, 18, 24, 30, 48).

Назначение
Для приема, учета и распределения электрической энергии напряжением 380/220 В 1 и 3-х фазного тока частотой 50 Гц.
Для защиты отходящих линий при перегрузках и коротких замыканиях.

Применение
В жилом секторе;
Объектах социально-культурного назначения;
Торговых и производственных помещениях.

Материалы
Корпус – сертифицированная российская сталь (ГОСТ);
Покрытие корпуса – текстурированный полиэстеровый порошок.

Преимущества
Оптимально подобранные размеры корпуса
Удобство монтажа
Возможность опломбировки вводного автоматического выключателя
Большой выбор типоразмеров
Высококачественное порошковое покрытие
Универсальная монтажная панель для установки счетчика

Конструкция
Отдельная рейка с пломбировочной панелью для вводного автомата;
Элементы заземления, дополнительные кронштейны под шины N, PE.
Декоративная рамка с дополнительным сгибом для щитов, встраиваемых в нишу.

Комплектация
2 ключа;
Оцинкованная лента для крепления шины;
ЗиП-комплект (знаки электробезопасности, дюбеля, шурупы).

ТЕХ. ХАРАКТЕРИСТИКИ

Вид установки: Наружный / внутренний
Степень защиты: IP31
Толщина металла: 0,8 мм
Цвет корпуса: RAL 7035 (для IP31)
Номинальный ток: 63 – 125 А
Количество модулей: от 6 до 51
Количество рядов (DIN-реек): от 1 до 4
Климатическое исполнение: УХЛ4
