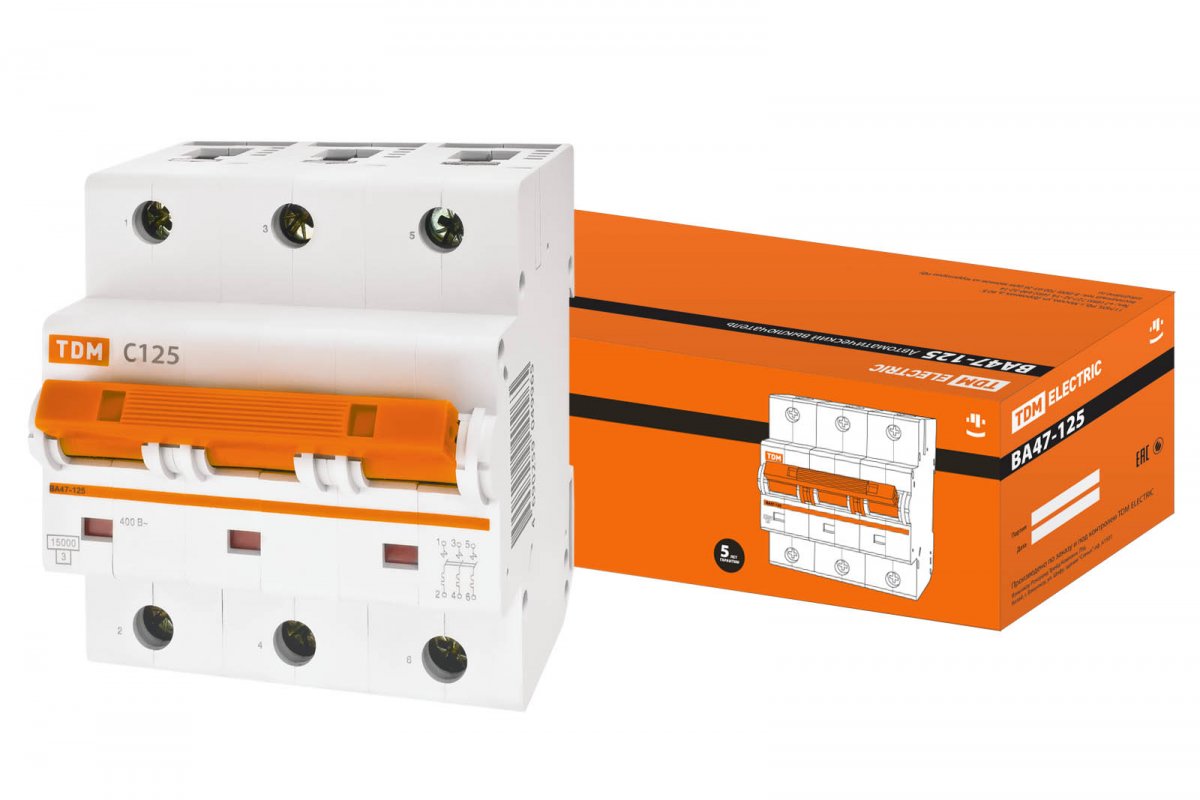

Авт. выкл. ВА47-125 3Р 125А 15кА х-ка С TDM

Авт. выкл. ВА47-125 3Р 125А 15кА х-ка С TDM

ОПИСАНИЕ

Маркировка
Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
- Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
- Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Время-токовые характеристики отключения
Автоматические выключатели ВА 47-125 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- Электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
- Двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.

Материалы
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Назначение
Проведение тока в нормальном режиме.
Отключение тока при коротких замыканиях или перегрузке.
Оперативное включение и выключение электрических цепей.

Применение
Вводно-распределительные устройства бытовых и промышленных электроустановок.

Конструкция
Отличительной особенностью данных автоматов является ширина модуля – 27 мм.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; также это уменьшает переходное сопротивление и потери.
На лицевой панели автоматического выключателя ВА47-125 реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Высокая отключающая способность – 15 000А.

Удобство монтажа
Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
Выключатели ВА47-125 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.

ТЕХ. ХАРАКТЕРИСТИКИ

Соответствуют стандартам: ГОСТ Р 50030.2-99
Номинальное напряжение частотой 50 Гц, В: 230/400
Номинальный ток, А: 10, 16, 25, 32, 40, 50, 63, 80, 100, 125
Номинальная отключающая способность, А: 15 000
Характеристики срабатывания электромагнитного расцепителя: C, D
Число полюсов: 1, 2, 3, 4
Условия эксплуатации: УХЛ4
Степень защиты выключателя: IP 20
Электрическая износостойкость, циклов В-О, не менее: 4 000
Механическая износостойкость, циклов В-О, не менее: 8 000
Максимальное сечение присоединяемых проводов, мм2: 50
Диапазон рабочих температур, °С: –40 ÷ +50
Наличие драгоценных металлов (серебро), г/полюс: 0,3÷0,5
Масса 1 полюса, кг: 0,24
