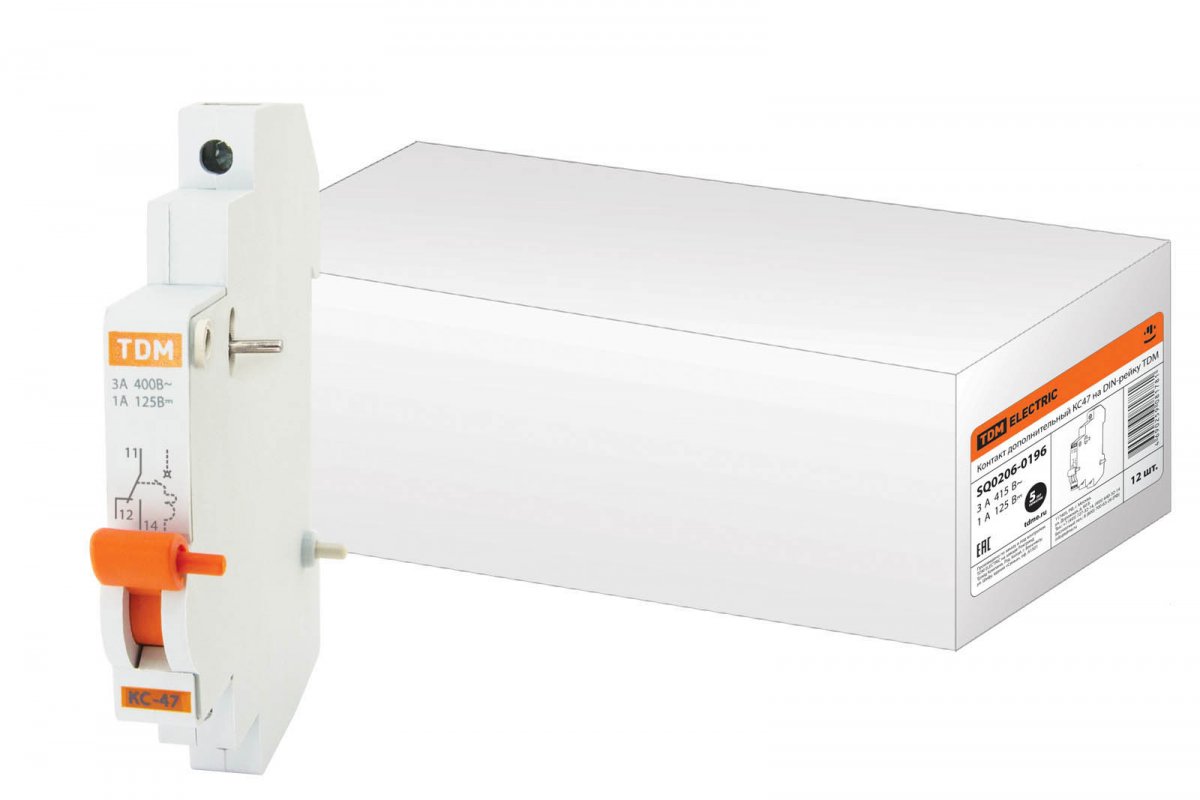

Контакт дополнительный КС47 на DIN-рейку TDM
Рейтинг:
Артикул: SQ0206-0196
Бренд: TDM Electric
Описание и характеристики
Отзывы
Контакт дополнительный КС47 на DIN-рейку TDM
ОПИСАНИЕ
Назначение
КС47 и КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100:
- КС47 выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении.
- КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47.После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.
- Расцепитель независимый РН47 предназначен для дистанционного отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА47.
Применение
Cистемы автоматизации технологических процессов или защиты конкретных объектов.
Маркировка
Номинальный ток – значение тока в амперах (А), который аксессуар способен пропускать бесконечно долго без отключения цепи.
Номинальное напряжение – напряжение переменного тока (знак ~), при котором аппарат работает в нормальных условиях.
Материалы
Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
Конструкция
На лицевой панели реализован механический индикатор положения контактов (включено/отключено).
Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
ТЕХ. ХАРАКТЕРИСТИКИ
КС47
Соответствует стандартам: ГОСТ Р 50030.2-99
Номинальное напряжение частотой 50 ГЦ, В: 230
Номинальный рабочий ток для категории АС-13, А: 3
Номинальный рабочий ток для категории DС-12, А: 1
Напряжение постоянного тока, В/полюс: 125
Механическая износостойкость, циклов В-О, не менее: 10000
Максимальное сечение присоединяемых проводов, мм²: 2,5
