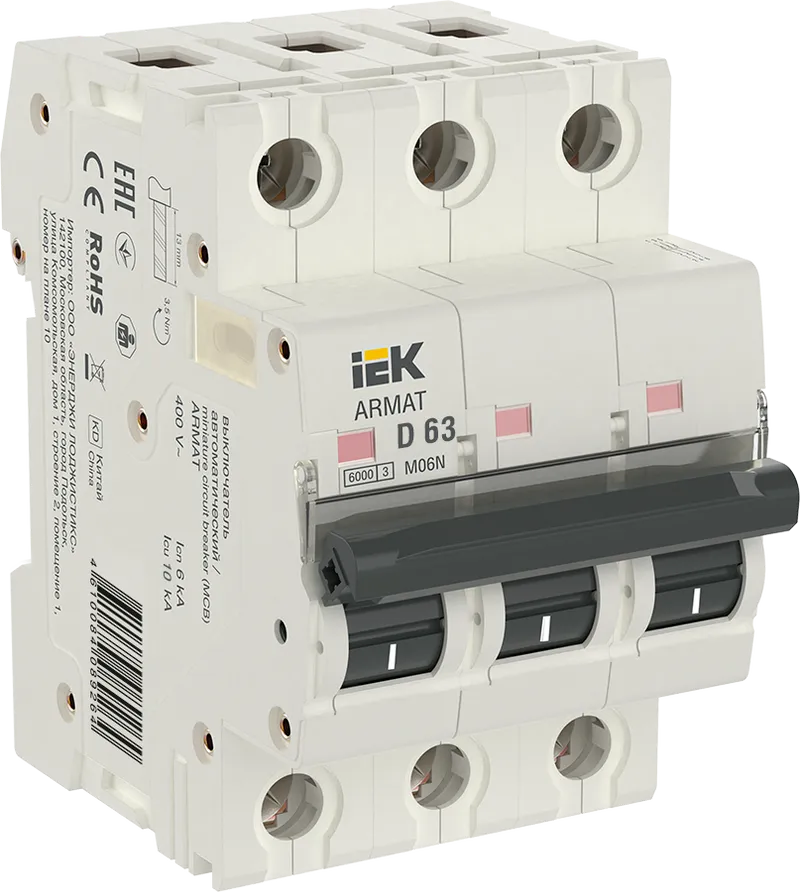

ARMAT Автоматический выключатель M06N 3P D 63А IEK

Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.

• Высокий коммутационный ресурс 10 000 электрических циклов.
• Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
• Защелка на динрейку с 2-мя фиксированными положениями.
• Максимальный момент затяжки клемм до 5 Нм.
• Площадка для маркировки с прозрачной крышкой.
• Полное соответствие директиве ROHS.
• Высокая скорость срабатывания класс токоограничения 3.
• Номинальная отключающая способность 6 кА.
• Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).

Технические характеристики

Количество полюсов	3
Номинальный ток	63 А
Характеристика срабатывания - кривая тока	D
Номинальное рабочее напряжение	400 В
Отключающая способность по EN 60898	6 кА
Ширина по количеству модульных расстояний	3
Макс сечение входящего кабеля	25 мм²
Номин импульсное выдерживаемое напряжение	6 кВ
Класс токоограничения	3
Частота	50 Гц
Частота	50 Гц
Степень защиты - IP	IP20
Мех износостойкость	20000 циклов
Электр износостойкость	10000 циклов
Вес одного полюса	0,116 кг
Общ количество полюсов	3
Отключающая способность по IEC 60947-2	10 кА
Тип напряжения	Переменный (AC)
Отключение нейтрали	Нет
Возможна дополнит комплектация	Да
Тип подключения	Винтовое соединение
Наличие теплового расцепителя	Да
Наличие электромагнитного расцепителя	Да
Наличие электронного расцепителя	Нет
Наличие дифференциального расцепителя	Нет
Время срабатывания расцепителя в зоне КЗ tm	0,1 с
Режим работы	Продолжительный-S1
Ремонтопригодность	Нет
Номин ток	63.0 А
Номин раб напряжение	400 В
Номин напряжение изоляции Ui	500 В
Количество защищенных полюсов	3
Рабочая температура окружающей среды	-40…+70 °C
Класс защиты от поражения электрическим током	0
