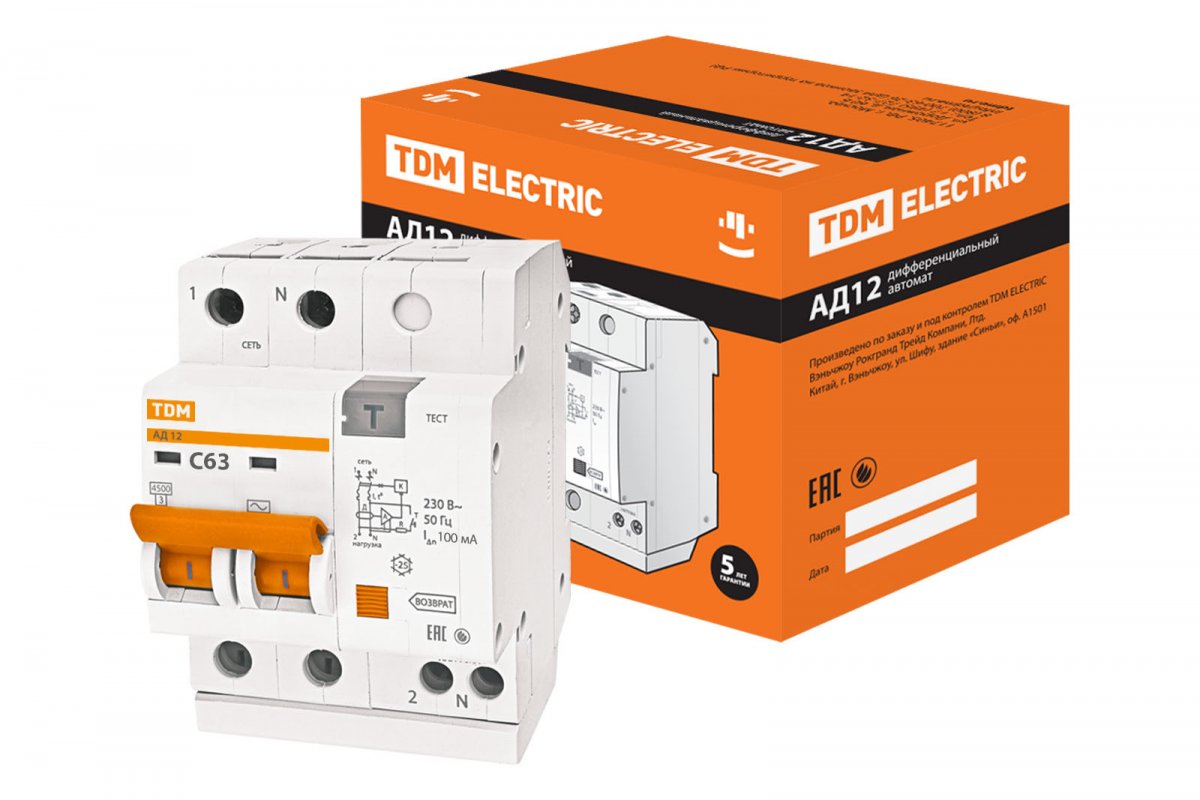

Диф.автомат АД12 2Р 63А 100мА TDM
Рейтинг:
Артикул: SQ0204-0024
Бренд: TDM Electric
Описание и характеристики
Отзывы
Диф.автомат АД12 2Р 63А 100мА TDM
ОПИСАНИЕ
Маркировка
Номинальный ток – значение тока в амперах (А), который дифференциальный автомат способен пропускать бесконечно долго без отключения цепи.
Номинальное напряжение – напряжение переменного тока (знак ~), при котором дифференциальный автомат работает в нормальных условиях.
Кривая отключения – отражает порог срабатывания при защите от короткого замыкания.
- Кривая B– автомат срабатывает при появлении вцепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используется вбытовых сетях сзамоноличенной алюминиевой проводкой.
- Кривая С– ток вцепи в 5-10 раз больше номинального (т.е. автомат на16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве ивофисных сетях.
Номинальная отключающая способность – максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии.
Дифференциальный ток – ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10, 30 и 100мА. Аппараты с уставкой 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
Класс АС – дифференциальные автоматы класса АС защищают от синусоидальных дифференциальных токов.
Устройство способно работать при температуре −25°С.
Назначение
Проведение тока в нормальном режиме.
Отключение тока при коротких замыканиях или перегрузке.
Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Применение
Строительные объекты.
Жилищно-коммунальное хозяйство и офисы.
Промышленные здания.
Электрифицированные рекламные конструкции.
Материалы
Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
Конструкция
Защита от сверхтоков в каждом из полюсов (2Р или 4Р)
В блоке дифференциальной защиты предусмотрена кнопка возврат, которая, в случае срабатывания аппарата по дифференциальному току, выходит из корпуса и препятствует повторному включению аппарата без возврата ее в корпус.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
На лицевой панели каждого полюса дифференциального автомата АД реализован механический индикатор положения контактов (включено/отключено).
Преимущества
Цена гораздо ниже, чем при покупке УЗО и автоматического выключателя, за счёт совмещения функций в одном изделии.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат начинающему монтажнику.
Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.
Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
Аппараты АД12 и АД14 сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
ТЕХ. ХАРАКТЕРИСТИКИ
Соответствуют стандартам: ГОСТ Р 51327.1-99
Номинальное напряжение частотой 50 Гц, В: 230/400
Номинальный ток In, А: 6, 10, 16, 20, 25, 32, 40, 50, 63
Номинальный отключающий дифференциальный ток In, мА: 10, 30, 100, 300
Номинальная отключающая способность, А: 4 500
Характеристики срабатывания электромагнитного расцепителя: С (Возможна поставка дифференциальных автоматов с кривой отключения автомата типа «B»)
Рабочая характеристика при наличии дифференциального тока: АС
Время отключения при номинальном дифференциальном токе, мс: ≤40
Число полюсов: 2, 4
Условия эксплуатации: УХЛ4
Степень защиты выключателя: IP 20
Электрическая износостойкость, циклов ВО, не менее: 6 000
Механическая износостойкость, циклов ВО, не менее: 20 000
Максимальное сечение присоединяемых проводов, мм2: вход – 25; выход – 16/25*
Наличие драгоценных металлов (серебро), г/полюс: 0,6÷2,0
Масса (2/4-полюсные), кг: 0,25/0,45
Диапазон рабочих температур, °С: –25 ÷ +40
