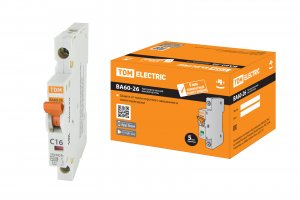

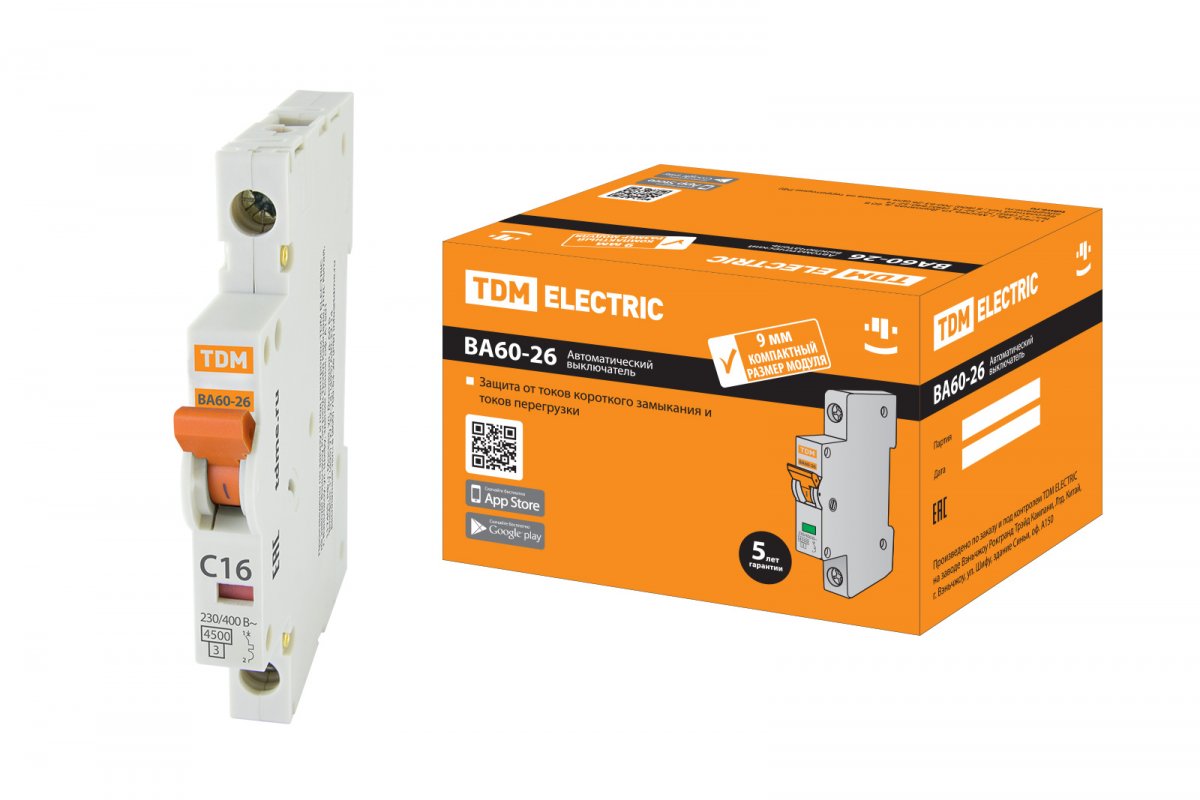

Авт. выкл. ВА60-26-14 1P 16А 4,5кА х-ка С компакт TDM (ЕС)
Рейтинг:
Артикул: SQ0206-0603
Бренд: TDM Electric
Описание и характеристики
Отзывы
Авт. выкл. ВА60-26-14 1P 16А 4,5кА х-ка С компакт TDM (ЕС)
ОПИСАНИЕ
Назначение
Проведение тока в нормальном режиме.
Защита сетей от перегрузок и короткого замыкания.
Выключатели рассчитаны на номинальные токи от 5 до 40 А при номинальной отключающей способности 4,5 кА.
Применение
Вводно-распределительные устройства жилых и общественных зданий.
Материалы
Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в течение всего срока эксплуатации.
Конструкция
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
На лицевой панели автоматического выключателя ВА60-26 реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Выключатели ВА60-26 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности автомата.
Преимущества
Ширина модуля 9 мм.
Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
Маркировка
Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания. Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Класс токоограничения – 3 ограничивает ток короткого замыкания в пределах 1/3 полупериода.
