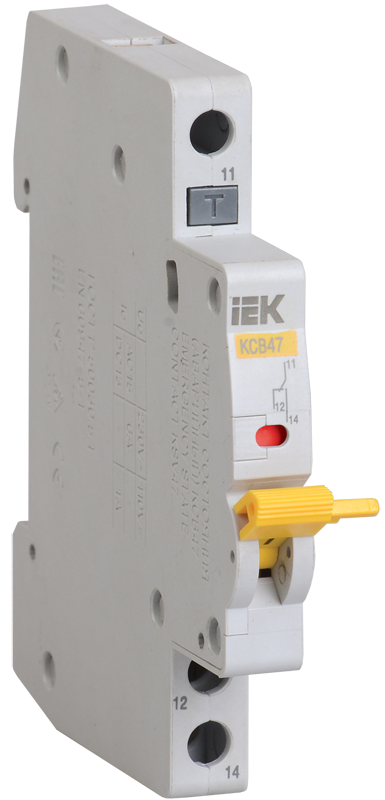

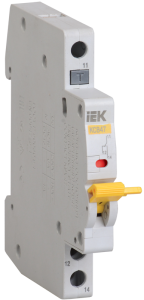

Контакт состояния КСВ47 новая серия на DIN-рейку ИЭК

Рейтинг:
Артикул: MVA01D-AK-1
Бренд: IEK
Описание и характеристики
Контакт состояния КС47 и контакт состояния (аварийный) КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов.

КС47 выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении.

КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47.
После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).
В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.
Безвинтовое крепление к автоматическим выключателям ВА47-29 и ВА47-100.

Технические характеристики
Номинальное напряжение в сети перемен тока 50 Гц:    230 В
Номин напряжение постоян тока - DC:    110 В
Макс сечение входящего кабеля:    2,5 мм²
Тип монтажа:    На DIN-рейку (DRA)
Ширина по количеству модульных расстояний:    9 мм
Степень защиты - IP:    IP20
Тип подключения:    Винтовое соединение
Функционал назначение или применение:    Контакт состояния
Количество переключающих контактов:    1
