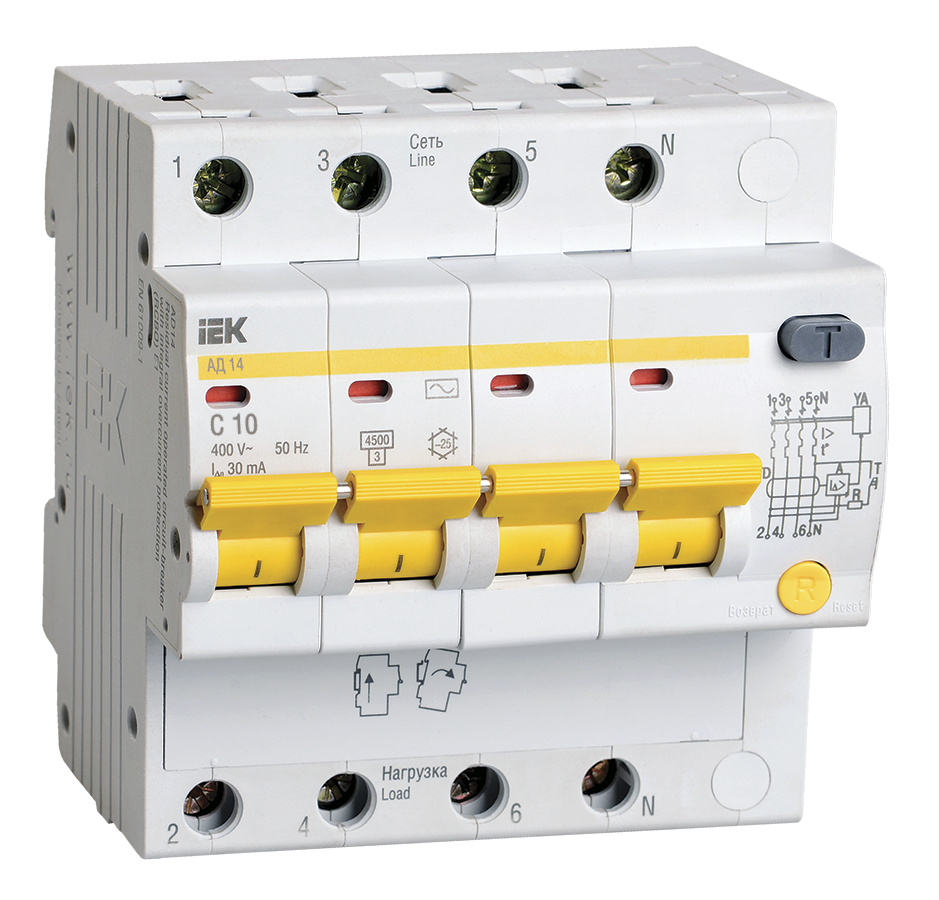

Диф.автомат АД14 4Р 10А 30мА ИЭК

Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).

В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50 В.

В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Возможность одновременного двойного присоединения шиной или гибким проводником.
Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
Защита от сверхтоков в каждом полюсе.
Предельная отключающая способность 4,5 кА.

Технические характеристики
Количество полюсов:    4
Количество защищенных полюсов:    4
Номинальный ток:    10 А
Номин раб напряжение:    230/400 В
Номин откл диф ток:    30 мА
Тип тока утечки:    Переменный (AC)
Ширина по количеству модульных расстояний:    89 мм
Макс сечение входящего кабеля:    35 мм²
Номин импульсное выдерживаемое напряжение:    4 кВ
Тип монтажа:    на DIN-рейку
Частота:    50 Гц
Степень защиты - IP:    IP20
Монтажная глубина - ниши:    72,1 мм
Тип расцепителя:    Тепловой, электромагнитный
Тип подключения:    Винтовое соединение
Отключающая способность:    4.5 кА
Характеристика срабатывания от сверхтоков:    C
