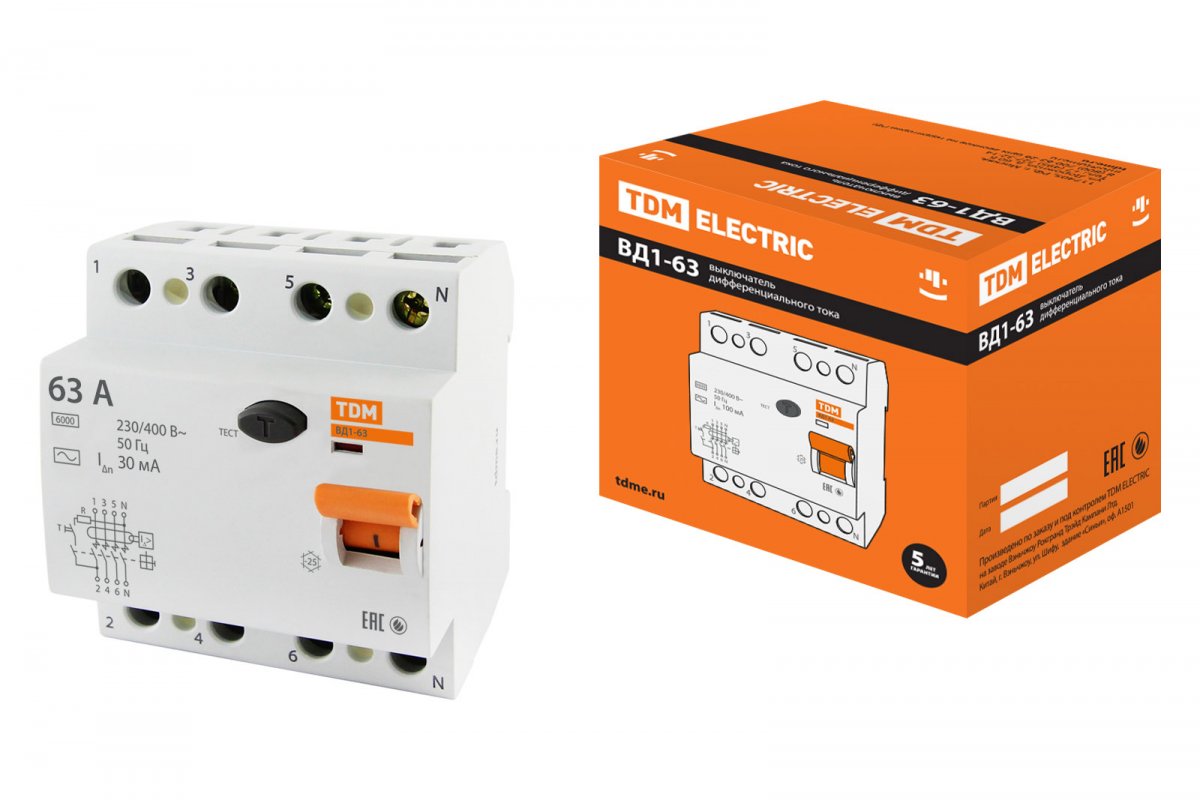

Устройство защитного отключения ВД1-63 4Р 63А 30мА TDM
Рейтинг:
Артикул: SQ0203-0044
Бренд: TDM Electric
Описание и характеристики
Отзывы
Устройство защитного отключения ВД1-63 4Р 63А 30мА TDM
ОПИСАНИЕ
Назначение
Проведение тока в нормальном режиме.
Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании токов утечки на землю.
Применение
Строительные объекты.
Жилищно-коммунальное хозяйство и офисы.
Промышленные здания.
Электрифицированные рекламные конструкции.
Материалы
Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
Конструкция
ВД163 представляет собой полностью электромеханический аппарат – он не имеет собственного потребления электроэнергии, но при этом обладает высоким быстродействием,
не более 40 мс. Аппарат сохраняет работоспособность даже при обрыве нулевого проводника.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
На лицевой панели реализован механический индикатор положения контактов (включено/отключено).
Винты, соединяющие корпус – опломбированы, что позволяет избежать несанкционированного разбора аппарата.
ТЕХ. ХАРАКТЕРИСТИКИ
Соответствуют стандартам: ГОСТ Р 51326.1-99
Номинальное напряжение частотой 50 Гц, В: 230/400
Номинальный ток, А: 16; 25; 32; 40; 50; 63; 80; 100
Номинальный условный дифференциальный ток короткого замыкания, А: 4500 (10000 — для 80 и 100 А)
Рабочая характеристика при наличии дифференциального тока: AС, А
Время отключения при номинальном дифференциальном токе, с: 0,04 (тип S - 0,5)
Число полюсов: 2, 4
Условия эксплуатации: УХЛ4
Степень защиты выключателя: IP20
Электрическая износостойкость, циклов В-О, не менее: 4 000
Механическая износостойкость, циклов В-О, не менее: 10 000
Максимальное сечение присоединяемых проводников, мм2: 25 – для многожильного проводника, 35 – для одножильного
Наличие драгоценных металлов (серебро), г/полюс: от 1,3 до 2,6
Масса, кг: 2-полюсные – 0,2; 4-полюсные – 0,4
Диапазон рабочих температур, °С: от –25 до +40
Момент затяжки, Н*м: 3
ОПИСАНИЕ
Назначение
Проведение тока в нормальном режиме.
Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании токов утечки на землю.
Применение
Строительные объекты.
Жилищно-коммунальное хозяйство и офисы.
Промышленные здания.
Электрифицированные рекламные конструкции.
Материалы
Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
Конструкция
ВД163 представляет собой полностью электромеханический аппарат – он не имеет собственного потребления электроэнергии, но при этом обладает высоким быстродействием,
не более 40 мс. Аппарат сохраняет работоспособность даже при обрыве нулевого проводника.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
На лицевой панели реализован механический индикатор положения контактов (включено/отключено).
Винты, соединяющие корпус – опломбированы, что позволяет избежать несанкционированного разбора аппарата.
ТЕХ. ХАРАКТЕРИСТИКИ
Соответствуют стандартам: ГОСТ Р 51326.1-99
Номинальное напряжение частотой 50 Гц, В: 230/400
Номинальный ток, А: 16; 25; 32; 40; 50; 63; 80; 100
Номинальный условный дифференциальный ток короткого замыкания, А: 4500 (10000 — для 80 и 100 А)
Рабочая характеристика при наличии дифференциального тока: AС, А
Время отключения при номинальном дифференциальном токе, с: 0,04 (тип S - 0,5)
Число полюсов: 2, 4
Условия эксплуатации: УХЛ4
Степень защиты выключателя: IP20
Электрическая износостойкость, циклов В-О, не менее: 4 000
Механическая износостойкость, циклов В-О, не менее: 10 000
Максимальное сечение присоединяемых проводников, мм2: 25 – для многожильного проводника, 35 – для одножильного
Наличие драгоценных металлов (серебро), г/полюс: от 1,3 до 2,6
Масса, кг: 2-полюсные – 0,2; 4-полюсные – 0,4
Диапазон рабочих температур, °С: от –25 до +40
Момент затяжки, Н*м: 3
