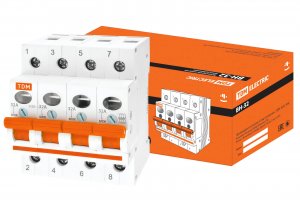

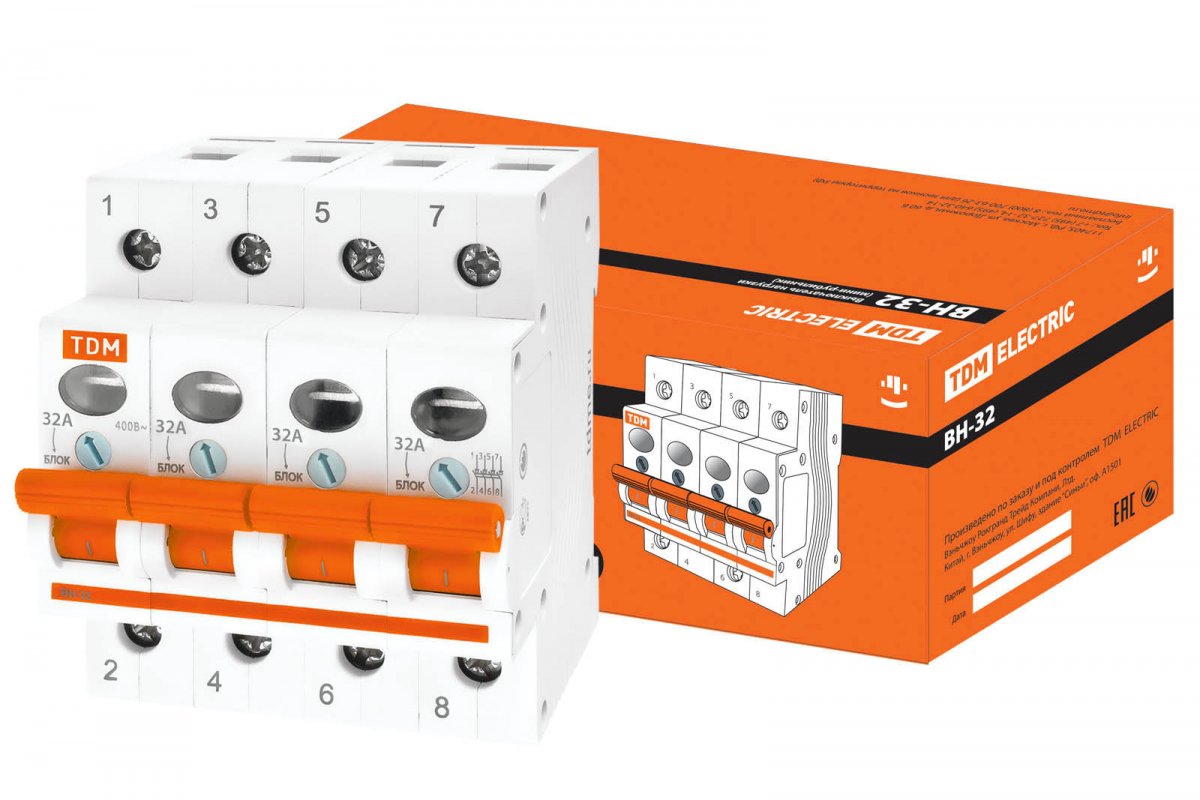

Выключатель нагрузки (мини-рубильник) ВН-32 4P 32A TDM
Рейтинг:
Артикул: SQ0211-0034
Бренд: TDM Electric
Описание и характеристики
Отзывы
Выключатель нагрузки (мини-рубильник) ВН-32 4P 32A TDM
ОПИСАНИЕ
Маркировка
Номинальный ток – значение тока в амперах (А), который аппарат способен пропускать бесконечно долго без отключения цепи.
Номинальное напряжение – напряжение переменного тока (знак ~), при котором аппарат работает в нормальных условиях.
Назначение
Проведение тока в нормальном режиме.
Оперативное включение и выключение электрической цепи.
Применение
Вводно-распределительные устройства для жилых и общественных зданий.
Материалы
Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
Конструкция
Ширина модуля – 18 мм.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
На лицевой панели реализован механический индикатор положения контактов (включено/отключено).
Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима.
Преимущества
Прозрачное окошко индикации обеспечивает видимый разрыв цепи при проведении монтажных работ.
Есть возможность блокировать рукоятку управления для защиты от случайного включения/выключения аппарата.
Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
Клеммные зажимы аппарата промаркированы, что позволяет избежать ошибок при монтаже.
Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.
Выключатели ВН-32 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
ТЕХ. ХАРАКТЕРИСТИКИ
Соответствуют стандартам: ГОСТ Р 50030,3-99
Номинальное напряжение частотой 50 Гц, В: 230/400
Номинальный ток, А: 16, 20, 25, 32, 40, 50, 63, 80, 100, 125
Номинальный рабочий ток при t=1c: 15 ln
Категория применения: АС 22 В
Число полюсов: 1, 2, 3, 4
Условия эксплуатации: УХЛ4
Степень защиты выключателя: IP 20
Электрическая износостойкость, циклов В-О, не менее: 10 000
Механическая износостойкость, циклов В-О, не менее: 30 000
Максимальное сечение присоединяемых проводов, мм²: 35
Наличие драгоценных металлов (серебро), г/полюс: 1,2
Диапазон рабочих температур, °С: –40 ÷ +50
Масса 1 полюса, кг: 0,13
