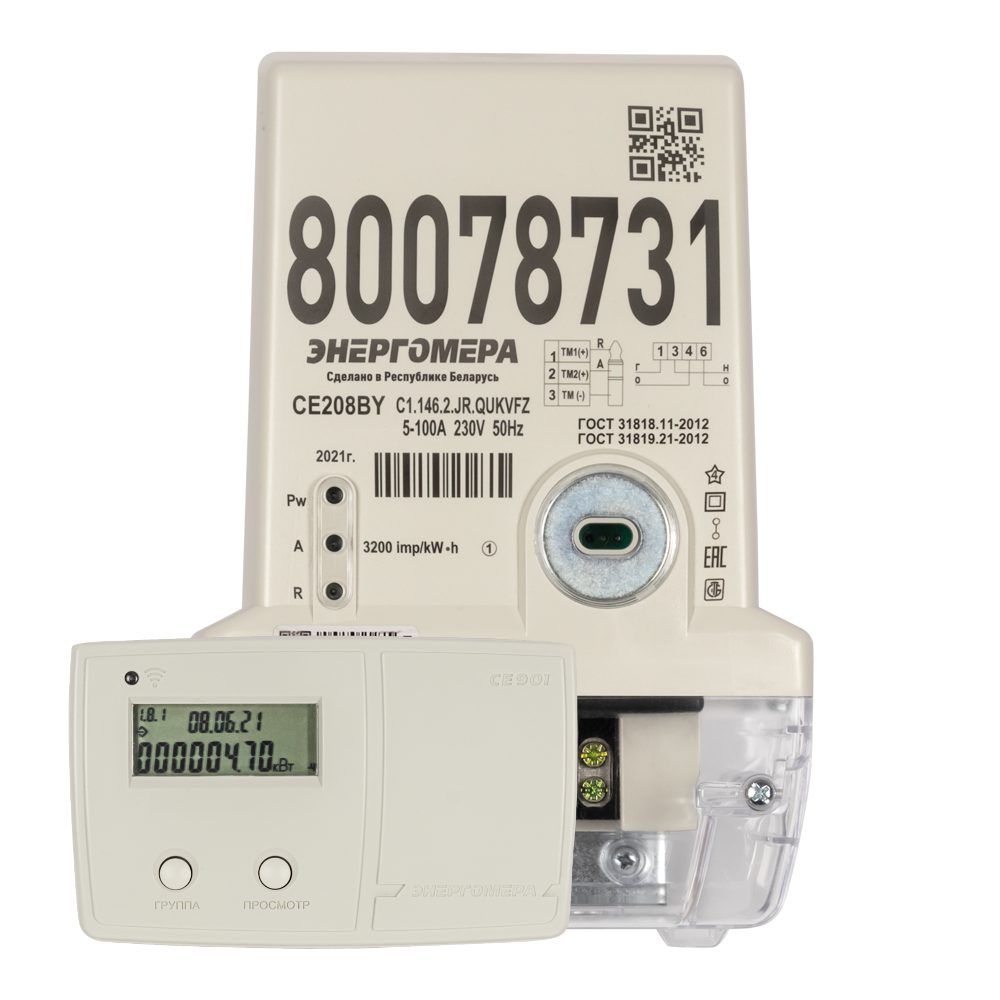

Счетчик электрической энергии однофазный многофункциональный СЕ 208 BY C1 146.2.JR.QUKVFZ

Рейтинг:
Описание и характеристики
Счетчик предназначен для измерения активной и реактивной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, измерения параметров однофазной сети. Возможно наличие двух измерительных элементов (по «фазе» и «нулю»). Передача накопленной информации по имеющимся интерфейсам. Предназначен для установки на опору.

ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА
  • Исполнение в корпусе с креплением на опору
  • Поставляется с устройством отображения информации СЕ901
  • Передача накопленной информации по радиоинтерфейсу
  • Модификация со встроенным реле управления нагрузкой
  • Наличие электрического телеметрического выхода
  • Контроль и фиксация вскрытия корпуса счетчика и крышки клеммной колодки

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

  • многотарифный учет электроэнергии;
  • три варианта управления тарификацией – по событиям, внешнее и по временным зонам;
  • возможность одновременного использования вариантов управления тарификацией;
  • ведение ретроспективы (фиксация значений накопителей энергии не менее 720 суток, 96 расчетных периодов (месяцев), 16 лет);
  • ведение ретроспективы по событиям (до 20 событий);
  • ведение интервальных профилей;
  • измерение параметров сети: частоты сети, тока, напряжения, коэффициента мощности, активной, реактивной, полной мощности.
  • контроль отдельных параметров сети:
  • длительность провала напряжения;
  • глубина провала напряжения;
  • длительность перенапряжения;
  • максимальное значение перенапряжения;
  • перерывы электроснабжения;
  • контроль потребляемой активной мощности на интервале интегрирования;
  • контроль потребляемой мгновенной мощности;
  • контроль малого потребления;
  • контроль напряжения питающей сети;
  • контроль потребляемых токов;
  • контроль частоты сети;
  • контроль встречного потока мощности;
  • учет времени;
  • самодиагностика;
  • защита информации;
  • электронные пломбы (V);
  • датчик постоянного магнитного поля (F);
  • журналы событий;
  • механизм расширенной настройки действий по событиям, возникающим в счетчике;
  • поддержка протокола обмена Smart Metering Protocol (SMP);
  • сопровождение отображаемой информации OBIS-кодами;
  • режим отложенного пломбирования клеммной крышки.
Технические характеристики

Наименование характеристики Значение параметра
Класс точности по активной энергии по ГОСТ 31819.21-2012 1
Класс точности по реактивной энергии по ГОСТ 31819.23-2012 1 или 2
Стартовый ток 0,002·Iб
Базовый ток Iб, А 5
Максимальный ток Iмакс, А 60, 80, 100
Номинальное напряжение Uном, В 230
Полная (активная) мощность, потребляемая цепью напряжения, не более, В·А (Вт) 3,0 (1,0) с радиоканалом
Полная потребляемая мощность, потребляемая цепью тока, не более, В·А 0,2
Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °С от 21 до 25
Диапазон рабочих температур окружающего воздуха для счетчика, °С от минус 40 до 70
Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) от 800 до 4800
Рабочий диапазон частоты измерительной сети счетчика, Гц от 47,5 до 52,5
Интервалы усреднения значений мощности или значений энергии, мин от 1, 3, 5, 10, 15, 30, 60
Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее 12888
Число тарифов 8
Масса счетчика, кг, не более 2,0
Габаритные размеры корпуса (длина х ширина х глубина), мм, не более 230х160х80;
Средняя наработка до отказа, ч, не менее 220000
Средний срок службы, лет, не менее 30
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 II
Степень защитной оболочки по ГОСТ 14254-2015 IP64, категория 2
