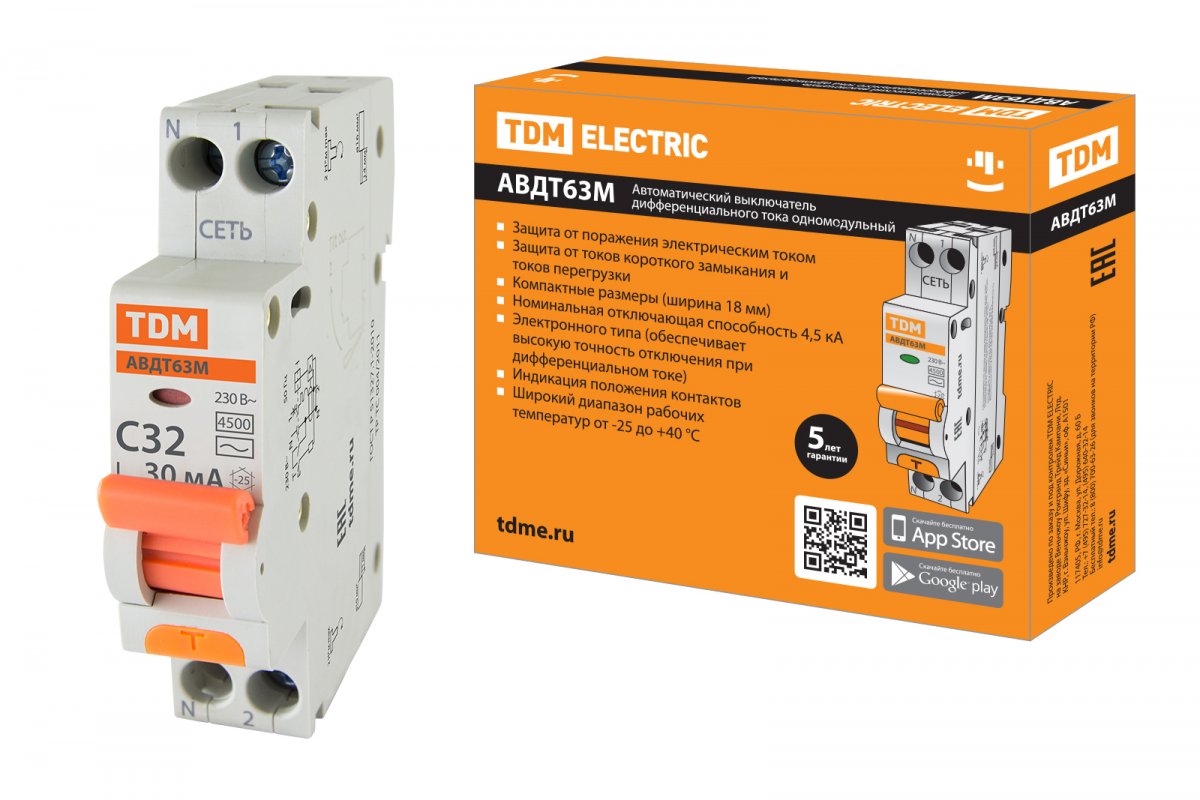

АВДТ 63М C32 30мА TDM

Рейтинг:
Артикул: SQ0202-0063
Бренд: TDM Electric
Описание и характеристики
АВДТ 63М C32 30мА TDM

ОПИСАНИЕ

Назначение
Защита от токов короткого замыкания и токов перегрузки.
Защита от дифференциальных токов утечки (защита жизни человека от поражения электрическим током и защита от пожара).
Применение
Щиты этажные.

Материалы
Корпус и детали выполнены из пластика, не поддерживающего горение.
Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Преимущества
Компактная ширина модуля (18 мм) позволяет экономить место в электрических сборках по сравнению со стандартной шириной автоматического выключателя дифференциального тока АВДТ.
АВДТ63М – сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.

Комплектация
АВДТ63М – 1 шт.
Индивидуальная упаковка (коробка) – 1 шт.
Руководство по эксплуатации. Паспорт – 1 шт.

ТЕХ. ХАРАКТЕРИСТИКИ

Число полюсов: 1+N
Наличие защиты от сверхтоков в полюсах: в фазном полюсе
Номинальное рабочее напряжение Ue, В: 230
Номинальная частота сети, Гц: 50
Диапазон рабочих температур, °С: от -25 до +40
Номинальный ток In, А: 6, 10, 16, 20, 25, 32
Номинальный отключающий дифференциальный ток (уставка) IΔn, mA: 10, 30
Номинальный неотключающий дифференциальный ток IΔnо, mA: 0,5 IΔn
Номинальная наибольшая коммутационная способность Iсn, A: 4500
Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm, A: 4500
Рабочая характеристика, тип: АС
Характеристика срабатывания от сверхтоков, тип: С
Механическая износостойкость, циклов В-О, не менее: 10 000
Электрическая износостойкость, циклов В-О, не менее: 4000
Наличие драг. металлов: серебро, не менее, г: 0,15–0,22
Масса, кг: 0,1
Степень защиты по ГОСТ 14254-96: IP20
Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4
Момент затяжки винтов контактных зажимов, Н*м: 2
