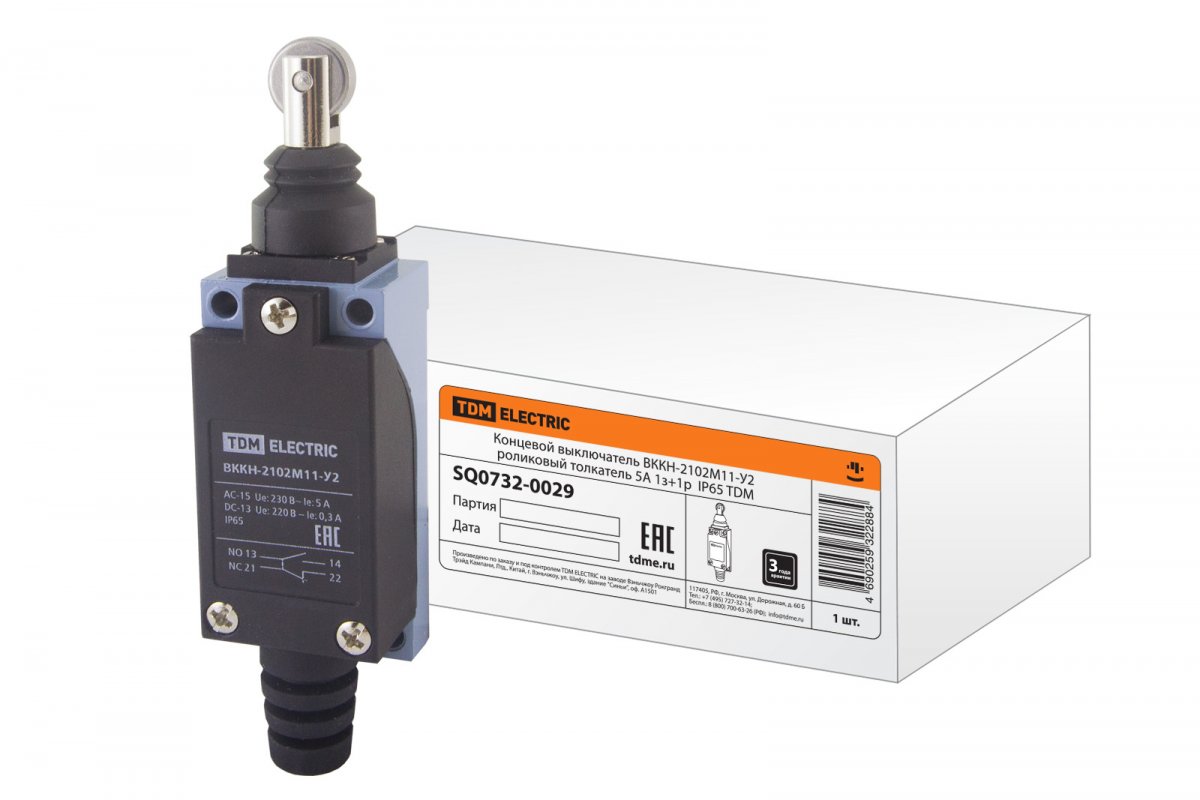

Концевой выключатель ВККН-2102М11 роликовый толкатель 5А 1з+1р IP65 TDM

Концевой выключатель ВККН-2102М11 роликовый толкатель 5А 1з+1р IP65 TDM

ОПИСАНИЕ

Назначение
Для коммутации электрических цепей управления перемен- ного тока напряжением до 230 В частотой 50 Гц и постоянного тока напряжением до 220 В.

Применение
Системы сигнализации в станках и оборудовании.
Системы вентиляции.
Конвейеры и ворота.
Крановые электроприводы, лебедки, системы малой механиза- ции.
Системы контроля и автоматики.

Материалы
Корпус из цинкового сплава (zamak).
Контактная группа из электротехнической меди с гальваниче- ским покрытием.
Сальник с гибким отводом из неопрена.

Конструкция
Корпус из цинкового сплава придает устройству высокую меха- ническую прочность и допускает его использование в низко- агрессивной среде.
Все съемные детали (верхняя крышка и исполнительный меха- низм) присоединены к корпусу через сальник – прокладку.
Четыре типа головок исполнительного механизма позволяют реализовать большинство возможных вариантов воздействия на контактную группу.
Винтовая контактная группа реализует механизм мгновенного действия при коммутации линий.
Сальник с гибким отводом защищает контактную группу от попадания пыли и грязи.

Преимущества
Прочность и герметичность конструкции (степень защиты IP65).
Коммутация двух цепей (двухполюсный контакт в пластиковом изолированном корпусе НО + НЗ ).
Широкий модельный ряд.
Удобство подключения проводов.
Высокий коммутационный ресурс.
Наличие клеммы заземления.
Металлические части из оцинкованной инструментальной стали.

Комплектация
Концевой выключатель ВККН – 1шт.
Руководство по эксплуатации. Паспорт – 1шт.
Упаковочная коробка – 1 шт.

ТЕХ. ХАРАКТЕРИСТИКИ

Номинальное напряжение Uе, В:
- АС-15 переменный ток 50 Гц Ie-5A: 230
- DC-13 постоянный ток Ie-0,3 A: 220
Номинальное напряжение изоляции Ui, В: 300
изоляции Ui, В 300: 6
Минимально выдерживаемое импульсное напряжение Uimp, кВ: 4
Контактная группа: 1з+1р
Диапазон рабочих температур, °С: от -5 до +45
Скорость движения объекта на толкатель: от 0,5 мм до 55 см/с
Макс. частота переключения В/О мин
- Механическая: 120
- Электрическая: 30
Степень защиты: IP65 по ГОСТ 14254-96
Климатическое исполнение: У2 по ГОСТ 15150-69
Тип контактного элемента: мгновенного действия
Механическая износоустойчивость, млн. циклов В/О: 1
Коммутационная износоустойчивость, млн. циклов В/О: 0,5 (АС), 0,1 (DC)
Высота над уровнем моря, м: до 4300
Относительная влажность воздуха не более: 75%
Материал корпуса: алюминий и цинк (zamac)
