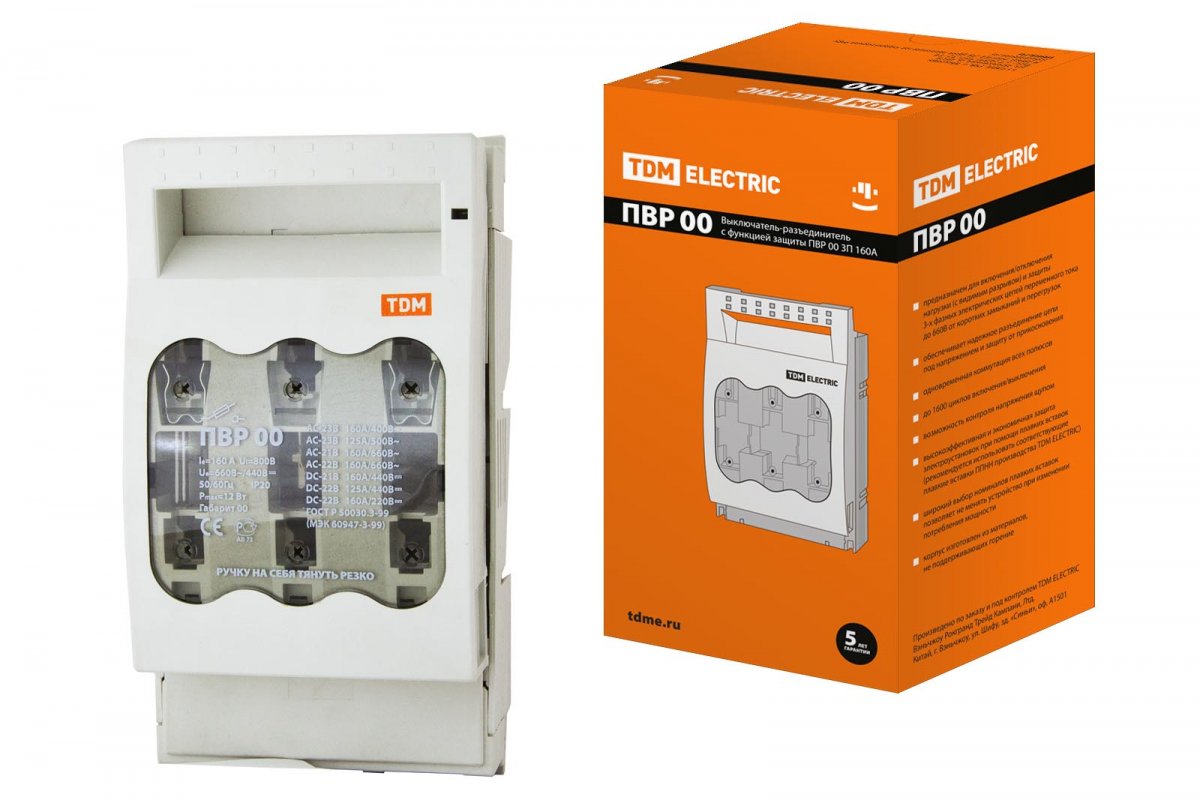

Выключатель-разъединитель с функцией защиты ПВР 00 3П 160A TDM

Выключатель-разъединитель с функцией защиты ПВР 00 3П 160A TDM

ОПИСАНИЕ

Назначение
Для включения/отключения  нагрузки (с видимым разрывом).
Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.

Применение
Вводно-распределительные устройства (ВРУ).
Оборудование трансформаторных подстанций (КСО, ЩО).
Шкафы и пункты распределительные (ШРС, ШР, ПР).
Шкафы и ящики управления.

Материалы
Контактная группа выключателя-разъединителя выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-66).

Конструкция
Выключатель-разъединитель с функцией защиты состоит из:
- трехполюсного основания, оснащенного зажимами для плавких вставок;
- верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами);
- нижнего защитного экрана контактов;
- съемной крышки с местом для установки плавкиx вставок.

Преимущества
Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной коммутацией всех полюсов.
В отличии от простых держателей плавких вставок обеспечивается защита от прикосновения к токоведущим частям.
Механическая прочность изделия - до 1600 циклов включения/выключения.
Возможность контроля напряжения щупом через отверстия на лицевой панели.
Высокоэффективная и экономичная защита электроустановок при помощи плавких вставок (рекомендуется использовать соответствующие плавкие вставки ППНН производства TDM ELECTRIC).
Широкий выбор номиналов плавких вставок позволяет не менять устройство при изменении потребления мощности.

ТЕХ. ХАРАКТЕРИСТИКИ

Соответствуют стандартам: ГОСТ Р 50030.3-99
Номинальные частоты, Гц: 40-60
Номинальный тепловой ток, А: 160 (ПВР 00); 250 (ПВР 1); 400 (ПВР 2); 630 (ПВР 3)
Число полюсов: 3
Условия эксплуатации: УХЛ4
Степень защиты выключателя: IP 20
Коммутационная устойчивость, циклов коммутации, не менее: 300
Механическая износостойкость, циклов В-О, не менее: 1600
