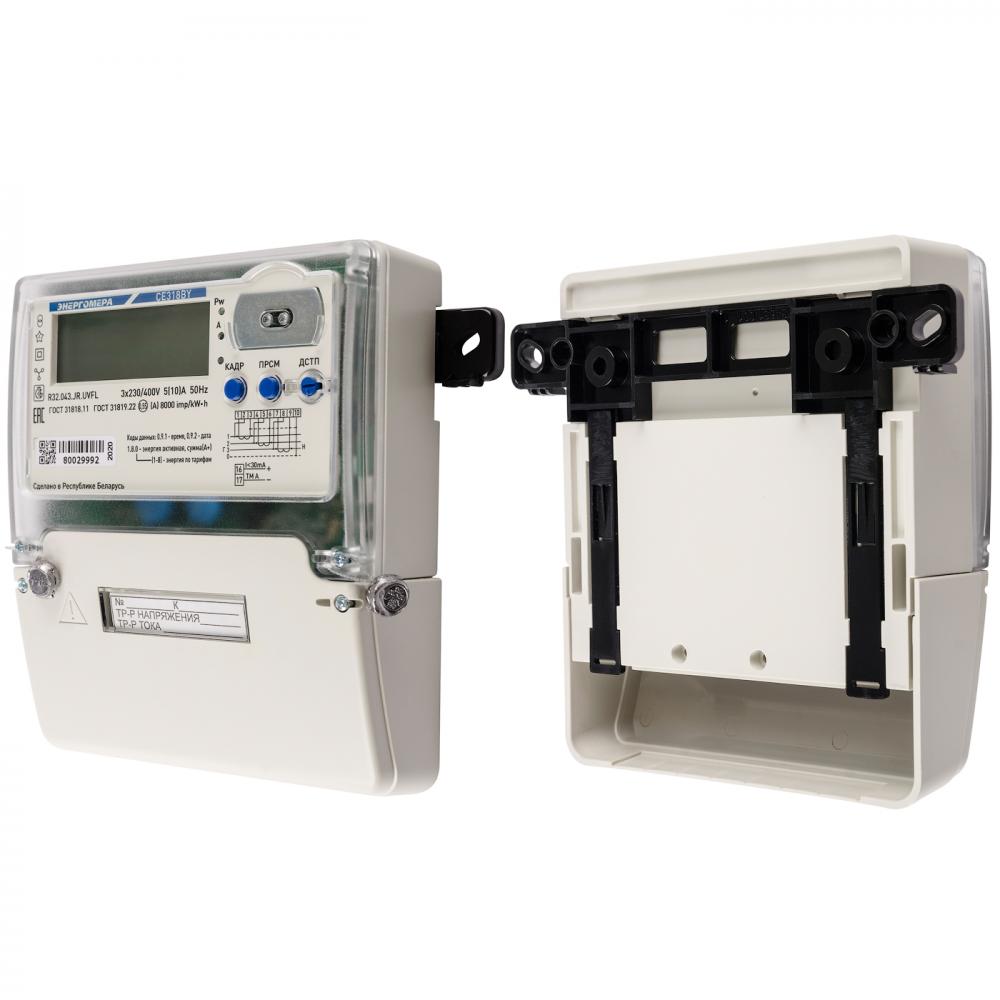

Счетчик электрической энергии СЕ 318 BY R32 043 JR.UVFL
Рейтинг:
Описание и характеристики
Отзывы
ИСПОЛНЕНИЕ В КОРПУСЕ – R32
ТУ BY 690329298.010-2016
Счетчики активной и реактивной электрической энергии трехфазные СЕ318BY (в дальнейшем - счетчики), предназначенные для измерения активной и реактивной электрической энергии, активной и реактивной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии. Счетчик может использоваться в автоматизированных информационных измерительных системах коммерческого учета электроэнергии (АИИС КУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Соответствует ГОСТ 31818.11-2012.
Соответствует ГОСТ 31819.21-2012.
Соответствует ГОСТ 31819.22-2012.
Соответствует ГОСТ 31819.23-2012.
Сертифицирован и внесен в Государственный реестр средств измерений под номером РБ 03 13 6052 16.
ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА
Счетчик обеспечивает:
ТУ BY 690329298.010-2016
Счетчики активной и реактивной электрической энергии трехфазные СЕ318BY (в дальнейшем - счетчики), предназначенные для измерения активной и реактивной электрической энергии, активной и реактивной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии. Счетчик может использоваться в автоматизированных информационных измерительных системах коммерческого учета электроэнергии (АИИС КУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
Соответствует ГОСТ 31818.11-2012.
Соответствует ГОСТ 31819.21-2012.
Соответствует ГОСТ 31819.22-2012.
Соответствует ГОСТ 31819.23-2012.
Сертифицирован и внесен в Государственный реестр средств измерений под номером РБ 03 13 6052 16.
ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА
- Оптопорт.
- Интерфейсы: радио-модем и RS-485.
- Контроль параметров сети
- Сохранение профилей нагрузки
- Контроль вскрытия клеммной крышки и корпуса счетчика («электронные пломбы»).
- Внешнее управление нагрузкой в 2-х режимах.
- Сигнализация превышения лимитов энергии и мощности.
Счетчик обеспечивает:
- многотарифный учет электроэнергии (от 1 до 8 тарифов);
- три варианта управления тарификацией – по событиям, внешнее и повременное;
- возможность одновременного использования вариантов управления тарификацией;
- ведение ретроспективы (фиксация значений накопителей энергии на начало до 128 суток, 40 расчетных периодов (месяцев), 10 лет);
- ведение ретроспективы по событиям (до 20 событий);
- ведение интервальных профилей четырех каналов энергии: активной и реактивной, прямого и обратного направления;
- защиту информации (пароли и электронные пломбы);
- возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 1,0 сек/сутки;
- сохранение расчетных показателей и данных в течении срока службы счетчика, а ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения;
- точность измерений при изменении направления тока в фазной токовой цепи;
- управления нагрузкой;
- индикацию данных на ЖКИ индикаторе с заданной периодичностью или пролистывание с помощью элементов управления (кнопки) на лицевой панели;
- возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов;
- сигнализацию об отклонении от лимитов по мощности и потреблению.
- частоты сети;
- тока по фазам;
- напряжения по фазам;
- линейных напряжений;
- углов между током и напряжением по фазам;
- углов между напряжениями фаз;
- коэффициента мощности по фазам;
- активной мощности по фазам и суммарно;
- реактивной мощности по фазам и суммарно;
- полной мощности по фазам и суммарно.
- контроль потребляемой активной мощности на интервале интегрирования;
- контроль потребляемой мгновенной мощности;
- контроль лимитов потребления активной энергии;
- контроль малого потребления;
- контроль напряжения питающей сети;
- контроль потребляемых токов;
- контроль частоты сети;
- контроль последовательности фаз;
- контроль обрыва фазы;
- сигнализацию по интерфейсу;
- учет времени;
- самодиагностику.
- Минимальная наработка на отказ - 220000 часов.
- Межповерочный интервал - 8 лет.
- Средний срок службы - 30 лет.
- Гарантийный срок - 2 года.
- CE318BY R32.146.JA.UVFL (230В, 5(100)А, опто, RS485)
- CE318BY R32.146.JR.UVFL (230В, 5(100)А, опто, радио)
- CE318BY R32.043.JA.UVFL (230В, 5(10)А, опто, RS485)
- CE318BY R32.043.JR.UVFL (230В, 5(10)А, опто, радио)
