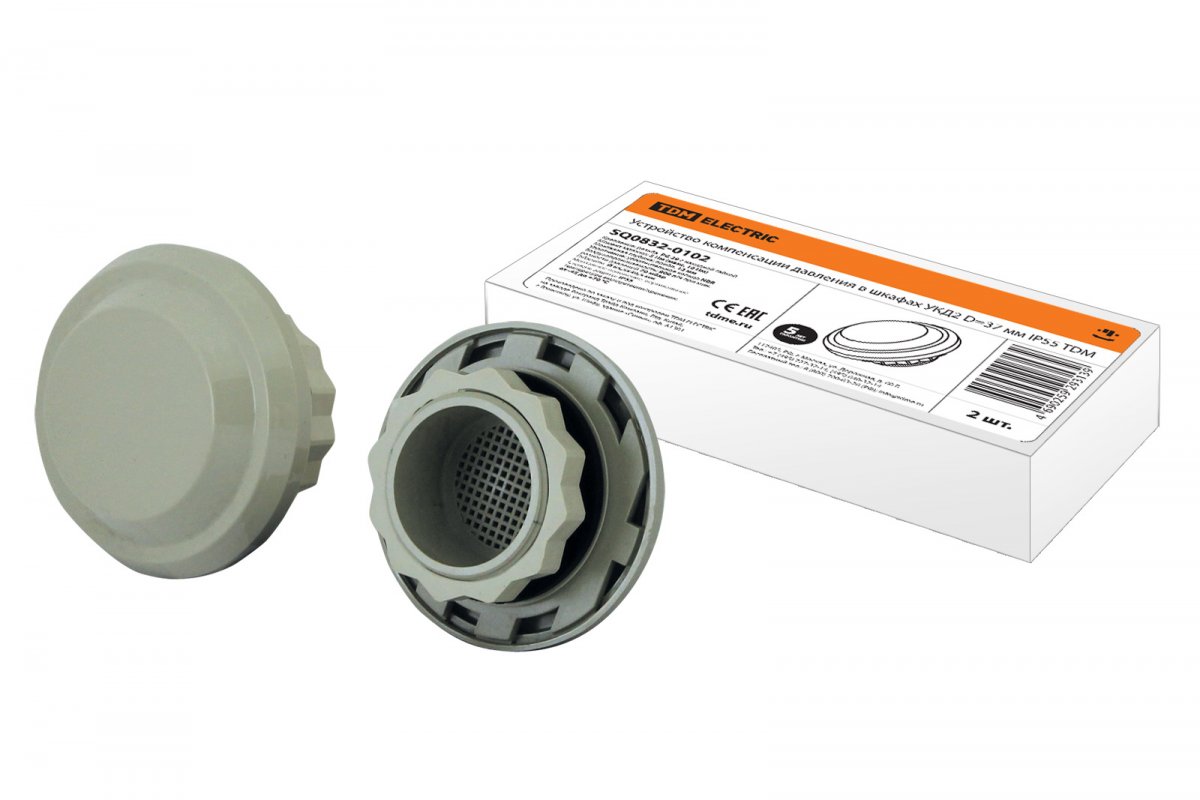

Устройство компенсации давления в шкафах УКД2 D=37 мм IP55 TDM, SQ0832-0102

Устройство компенсации давления в шкафах УКД2 D=37 мм IP55 TDM, SQ0832-0102

ОПИСАНИЕ

Назначение
В плотно закрытых электротехнических шкафах специально разработанный элемент, позволяет регулировать изменение давления и при этом предохраняет от попадания пыли и воды. Даже при небольшом избыточном давлении водонепроницаемая мембрана дает возможность выхода находящейся в шкафу влаги. Но в противоположном направлении пропускается только воздух – влага и пыль улавливаются мембраной.

Преимущества
Самое простое и недорогое устройство для регулировки изменения давления в шкафах с целью недопущения при разрежении или частичном вакууме втягивания через дверные уплотнения шкафа пыли и влаги.
Отвод излишней влаги через одностороннюю мембрану.
Простой монтаж.
Широкий спектр рабочих температур.
Высокая степень защиты.

Конструкция
1.    Изнутри шкафа поступление воздуха осуществляется через ввод с ячеистой структурой.
2.    Внутри устройства снабжены односторонней мембраной, выпускающей влагу из шкафа, но препятствующей ее проникновению в шкаф.
3.    Подъемный патрубок позволяет выходить теплому воздуху с конденсатом.
4.    Отводные отверстия позволяют, как отводить влагу, так и обеспечивать поступление воздуха.
5.    Для герметизации соединения устройства со шкафом предусмотрен резиновый уплотнитель.
6.    Прижимная гайка имеет «юбку» для закрытия отверстий в случае их больших размеров, чем предусмотрено документацией.
