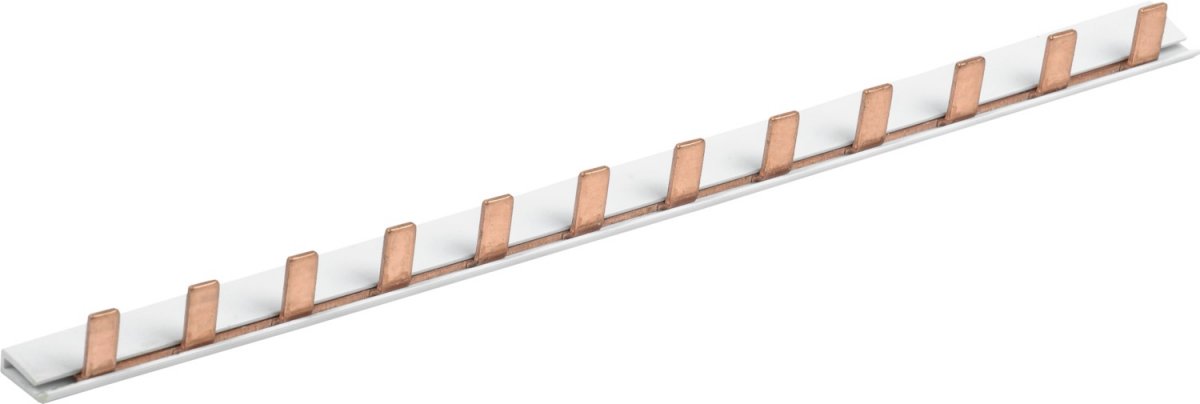

Шина соединительная типа PIN (штырь) 1Р 63А 22 см ИЭК

Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки). Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям. Шины, рассчитанные на номинальный ток 100 А.

• Выполнены из медных пластин и помещены в пластиковый изолирующий корпус не поддерживающий горение.

Технические характеристики

Максимальное количество подключаемых устройств	12
Размеры поля или шага	18 мм
Поперечное сечение	78 мм²
Длина	220 мм
Номин продолжительный ток Iu	63 А
Тип подключения	Штырь
Номин импульсное напряжение	4 кВ
Номин кратковременно выдерживаемый ток Icw	12 кА
Материал	Медь
Общ количество полюсов	1
Номин напряжение	230/400 В
Вес	0,15 кг
Температура эксплуатации	-45...+40 °C
Номин напряжение изоляции Ui	600 В
Количество фаз	1
