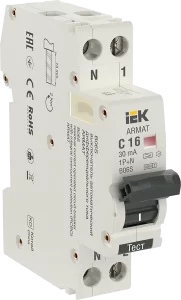

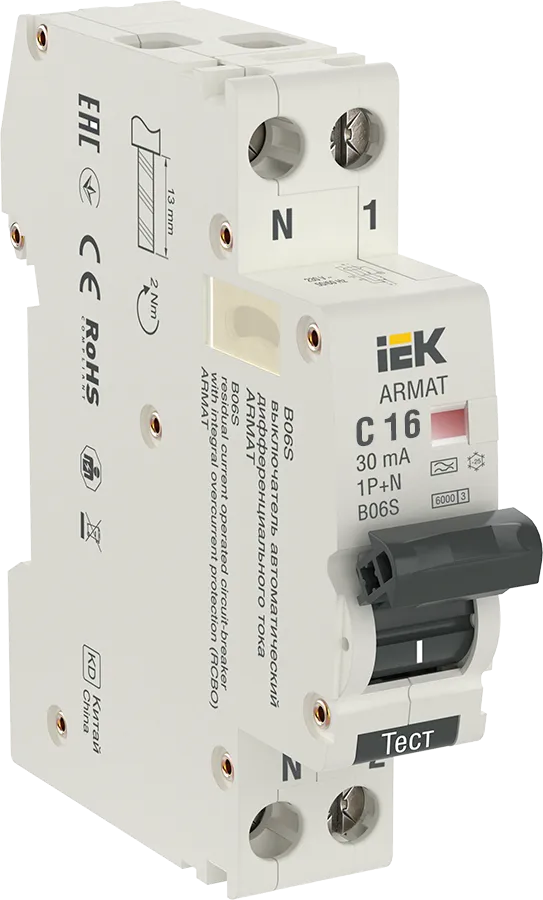

ARMAT Автоматический выключатель дифференциального тока B06S 1P+NP C16 30мА тип A (18мм) IEK

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.

• Защита от перегрузки, короткого замыкания и замыкания на землю в одном корпусе.
• Компактное исполнение 18мм полюс + нейтраль.
• Возможность подключения нагрузки и сети сверху и снизу.
• Высокий коммутационный ресурс 10 000 электрических циклов.
• Интегральная помехозащищенная схема дифференциальной защиты для исключения ложных срабатываний.
• Номинальная отключающая способность 6 кА.

Технические характеристики

Количество полюсов	1+N
Количество защищенных полюсов	1
Номин раб напряжение	230 В
Тип тока утечки	A
Ширина по количеству модульных расстояний	1
Макс сечение входящего кабеля	10 мм²
Номин импульсное выдерживаемое напряжение	4 кВ
Частота	50/60 Гц
Степень защиты - IP	IP20
Класс токоограничения	3
Отключение нейтрали	Да
Монтажная глубина - ниши	76,2 мм
Наличие теплового расцепителя	Да
Наличие электромагнитного расцепителя	Да
Наличие электронного расцепителя	Нет
Наличие дифференциального расцепителя	Да
Отключающая способность по IEC 61009-1	6000 А
Защита от перенапряжения	Нет
Отключающая способность	6.0 кА
Момент затяжки винтов контактных зажимов	1 нм
Класс защиты по ГОСТ IEC 61140	0
Рабочий режим	Продолжительный
Механическая износостойкость	20000 циклов В-О
Электрическая износостойкость	10000 В-О
Температура эксплуатации	-25…+45 °C
Номин неоткл дифференциальный ток	15 мА
Характеристика срабатывания - кривая тока	C
Общ количество полюсов	2
Номин ток	16 А
Номин ток утечки	0,03 А
