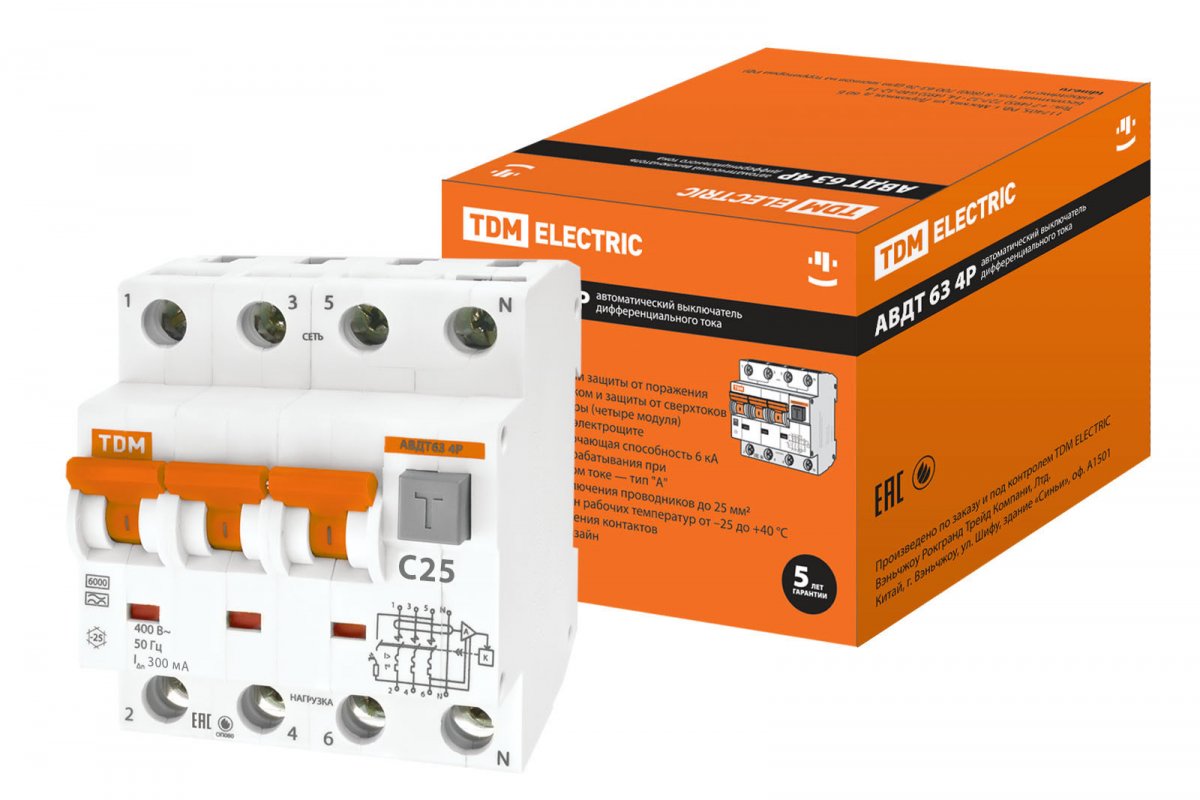

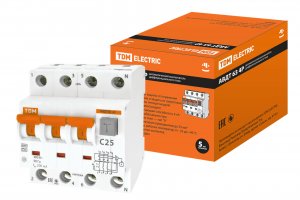

АВДТ 63 4P C25 300мА Автоматический Выключатель Дифференциального тока TDM

Рейтинг:
Артикул: SQ0202-0026
Бренд: TDM Electric
Описание и характеристики
АВДТ 63 4P C25 300мА Автоматический Выключатель Дифференциального тока TDM

ОПИСАНИЕ

Маркировка
Номинальный ток – значение тока в амперах (А), который дифференциальный автомат способен пропускать бесконечно долго без отключения цепи.
Номинальное напряжение – напряжение переменного тока (знак ~), при котором дифференциальный автомат работает в нормальных условиях.
Кривая отключения – отражает порог срабатывания при защите от короткого замыкания.
- Кривая B– автомат срабатывает при появлении вцепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используется в бытовых сетях с замоноличенной алюминиевой проводкой.
- Кривая С– ток вцепи в 5-10 раз больше номинального (т.е. автомат на16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
Номинальная отключающая способность – максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии.
Дифференциальный ток – ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10, 30 и 100мА. Аппараты с уставкой 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
Класс А – дифференциальные автоматы класса А защищают как от синусоидальных, так и пульсирующих дифференциальных токов. Они возникают в цепи, где есть электронная техника – компьютеры, телевизоры, DVD-плееры – т.к. эти приборы обладают импульсными источниками питания.
Устройство способно работать при температуре −25°С.

Назначение
Электрооборудование жилых и офисных зданий.
Проведение тока в нормальном режиме.
Отключение тока при коротких замыканиях или перегрузке.
Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

Применение
Групповые линии, питающие розетки наружной установки.
Розеточные группы ванных и душевых помещений.
Цепи освещения подвалов и гаражей.

Материалы
Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
В фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка.

Конструкция
Аппарат АВДТ63 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
Аппарат занимает два стандартных модуля в щитке (36мм).
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено).
Аппарат имеет повышенную помехозащищенность.
В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом – контактная группа нулевого полюса и блок дифференциальной защиты.

Преимущества
Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

ТЕХ. ХАРАКТЕРИСТИКИ

Соответствуют стандартам: ГОСТ Р 51327.1­99
Номинальное напряжение частотой 50 Гц, В: 230/400
Характеристики срабатывания электромагнитного расцепителя: B; C
Номинальный ток, А: 10; 16; 20; 25; 32; 40; 50; 63
Количество полюсов: 1+N, 3+N
Номинальный отключающий дифференциальный ток, мА: 10; 30; 100; 300
Рабочая характеристика при наличии дифференциального тока: A
Время отключения при номинальном дифференциальном токе, мс: ≤40
Электрическая износостойкость, циклов В­О, не менее: 6 000
Механическая износостойкость, циклов В­О, не менее: 20 000
Условия эксплуатации: УХЛ4
Степень защиты выключателя: IP 20
Наличие драгоценных металлов, г/полюс: 1+N - 0,35/3+N - 0,95
Максимальное сечение присоединяемых проводов, мм2: 25
Масса, кг: 0,19
Потребляемая мощность, Вт не более: 0,5
Диапазон рабочих температур, °С: –25 ÷ +40
