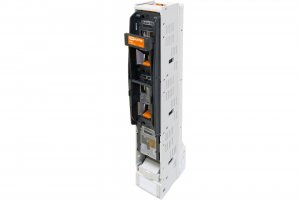

Планочный выключатель-разъединитель с функцией защиты одна рукоятка ППВР 3/185-6 3П 630A TDM
Рейтинг:
Артикул: SQ0726-0114
Бренд: TDM Electric
Описание и характеристики
Отзывы

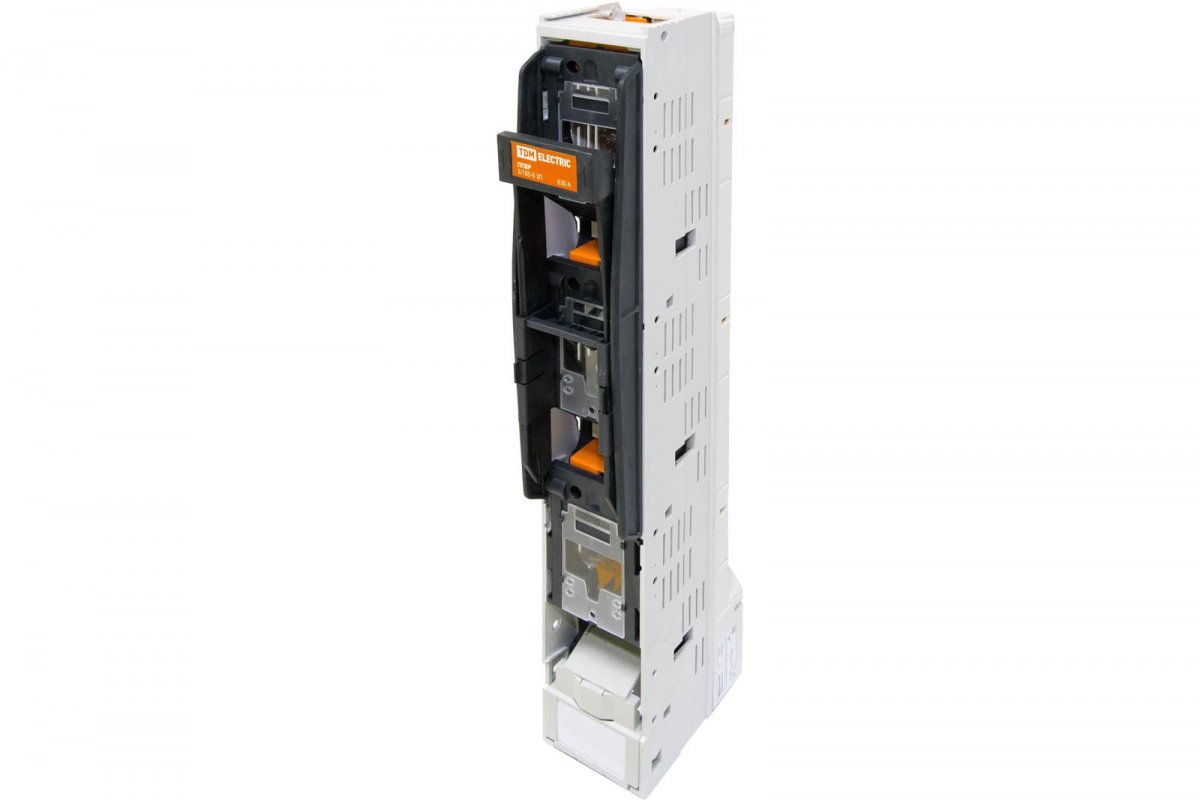

Планочный выключатель-разъединитель с функцией защиты одна рукоятка ППВР 3/185-6 3П 630A TDM
ОПИСАНИЕ
Область применения
сборщики щитового оборудования;
строительно-монтажные организации.
Назначение
Для включения/отключения нагрузки (с видимым разрывом).
Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.
Применение
Планочные выключатели-разъединители с функцией защиты заложены в проектах множества типовых сборок, из которых самими распространенными являются шкафы низкого напряжения (ШНН). ШНН входят в состав комплектных трансформаторных подстанций киоскового типа (КТПК) и устанавливаются в отсек распределительного устройства низкого напряжения (отсек РУНН).
Материалы
Контактная группа выключателя-разъединителя выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA6.6).
Конструкция
Планочный выключатель-разъединитель с функцией защиты состоит из:
Трехполюсного основания, оснащенного шинами для подключения и зажимами для плавких вставок;
Корпуса с блоками под плавкие вставки, при помощи ручек осуществляющих пофазное либо трехфазное отключение нагрузки. При трехфазном отключении применяется специальная рычажная конструкция, соединяющая блоки в единую конструкцию.
Нижнего защитного экрана контактов.
Преимущества
Возможность крепления ППВР как непосредственно на шины стандартным способом (при помощи болтов), так и при помощи терминала для шин (арт. SQ0726-0016).
Одновременное использование медных шин как передающего и крепежного элемента экономит пространство и помогает убрать большое количество проводов и кабелей.
Крепление на систему шин с распространенными межшинными расстояниями в 100 мм (для ППВР 00) и 185 мм (для ППВР 1, ППВР 2, ППВР 3).
Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной или пофазной коммутацией всех полюсов.
